精巧而高精度机型
特色:
高刚性铸件设计,采用有限元素分析设计机器本体,配合最佳的支柱(RIB)设计来承载立柱,降低铸件应力所造成的变形,以达到高精密的基本要素。
• 下伸臂的水冷却可避免放电的热度造成的热膨胀,因而增进切割密度。
• 不锈钢工作台面,硬度达到HRC50度。
• 反应灵敏的AC伺服马达伺服系统,提供切割的精度保证。
• 加大机台基座跨距设计,提高机械精度。
• 设计坚固的U/V轴铸件提供稳定的切割。

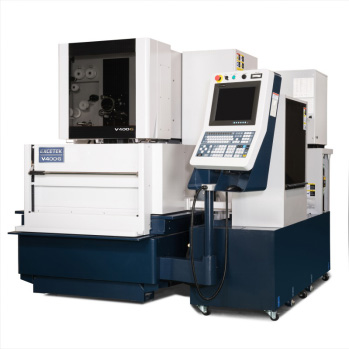

机械规格 | V400G |
最大工件尺寸 | 750x 550x 215mm |
最大工件重量 | 500kg |
XY轴行程 | 400 x 300mm |
UV轴行程 | 80 x 80mm |
Z轴行程 | 220mm(可浸水加工高度210mm) |
使用线径 | 0.15 ~0 .3mm |
传动系统 | 5 Axis AC Servo Motor |
最大加工斜度 | ±22°/ 80mm (广角眼膜及喷嘴) |

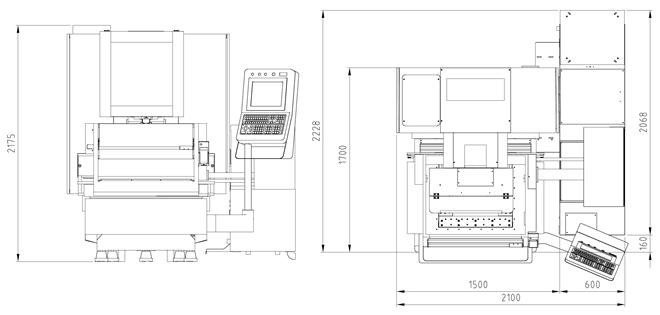

占地面积 | 2100 x 2230 x 2175 mm |
机台重量 | 2700kg |
水过滤系统容量 | 650L |
